网通WIFI芯片

2.4 GHz Wi-Fi 6 (802.11 ax)，Bluetooth® 5 (LE)，Zigbee 及 Thread (802.15.4) 模组 内置 ESP32-C6 系列芯片，RISC-V 32 位单核处理器 flash 最大可选 16 MB 23 个 GPIO，丰富的外设 板载 PCB 天线或外部天线连接器
1.1 特性 CPU 和片上存储器 • 内置 ESP32-C6 芯片，RISC-V 32 位单核处理器， 支持高达 160 MHz 的时钟频率 • ROM：320 KB • HP SRAM：512 KB • LP SRAM：16 KB Wi-Fi • 工作在 2.4 GHz 频段，1T1R • 工作信道中心频率范围：2412 ~ 2484 MHz • 支持 IEEE 802.11ax 协议： – 仅 20 MHz 非接入点工作模式 (20 MHz-only non-AP mode) – MCS0 ~MCS9 – 上行、下行正交频分多址接入 (OFDMA) ，特 别适用于高密度应用下的多用户并发传输 – 下行多用户多输入多输出 (MU-MIMO)，提升 网络容量 – 波束成形接收端 (Beamformee)，提升信号质 量 – 信道质量指示 (Channel quality indication, CQI) – 双载波调制 (dual carrier modulation, DCM)， 提高链路稳定性 – 空间复用 (Spatial reuse)，提升网络容量 – 目标唤醒时间 (TWT) ，提供更好的节能机制 • 完全兼容 IEEE 802.11b/g/n 协议： – 支持 20 MHz 和 40 MHz 频宽 – 数据速率高达 150 Mbps – 无线多媒体 (WMM) – 帧聚合 (TX/RX A-MPDU, TX/RX A-MSDU) – 立即块确认 (Immediate Block ACK) – 分片和重组 (Fragmentation and defragmentation) – 传输机会 (Transmission opportunity, TXOP) – Beacon 自动监测（硬件 TSF） – 4 × 虚拟 Wi-Fi 接口 – 同时支持基础结构型网络 (Infrastructure BSS) Station 模式、SoftAP 模式、Station + SoftAP 模式和混杂模式 请注意 ESP32-C6 在 Station 模式下扫描时， SoftAP 信道会同时改变 – 802.11 mc FTM 蓝牙 • 低功耗蓝牙 (Bluetooth LE)：通过 Bluetooth 5.3 认 证 • Bluetooth mesh • 高功率模式 (20 dBm) • 速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps • 广播扩展 (Advertising Extensions) • 多广播 (Multiple Advertisement Sets) • 信道选择 (Channel Selection Algorithm #2) • 功率控制 (LE Power Control) • Wi-Fi 与蓝牙共存，共用同一个天线 乐鑫信息科技 2 反馈文档意见 ESP32-C6-WROOM-1 & WROOM-1U 技术规格书 v0.6 1 模组概述 IEEE 802.15.4 • 兼容 IEEE 802.15.4-2015 协议 • 工作在 2.4 GHz 频段，支持 OQPSK PHY • 数据速率：250 Kbps • 支持 Thread 1.3 • 支持 Zigbee 3.0 外设 • GPIO、SPI、并行 IO、UART、I2C、I2S、RMT (TX/ RX)、脉冲计数器、LED PWM、USB 串口/JTAG 控 制器、MCPWM、SDIO2.0 从机控制器、GDMA、 TWAI® 控制器、片上 JTAG 调试功能、事件任务 矩阵、ADC、温度传感器、通用定时器、看门狗 定时器等 说明： * 有关模组外设的详细信息，请参考 《ESP32-C6 系列芯片技术规格书》。 模组集成元件 • 40 MHz 集成晶振 • SPI flash 天线选型 • 板载 PCB 天线 (ESP32-C6-WROOM-1) • 通过连接器连接外部天线 (ESP32-C6-WROOM1U) 工作条件 • 工作电压/供电电压：3.0 ~ 3.6 V • 工作环境温度： – 85°C 版模组：–40 ~ 85 °C – 105 °C 版模组：-40 ~ 105 °C 1.2 描述 ESP32-C6-WROOM-1 和 ESP32-C6-WROOM-1U 是通用型 Wi-Fi、IEEE 802.15.4 和低功耗蓝牙 (Bluetooth LE) 模组，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 ESP32-C6-WROOM-1 采用 PCB 板载天线，ESP32-C6-WROOM-1U 采用连接器连接外部天线。两款模组均配 置了最大 16 MB 的外部 SPI flash。 ESP32-C6-WROOM-1 和 ESP32-C6-WROOM-1U 均有两种变型： • 85 °C 版本 • 105 °C 版本 两种变型仅最大环境温度和 flash 型号不同。除非另有说明，本规格书中 ESP32-C6-WROOM-1 指代 ESP32-C6- WROOM-1 的 85 °C 和 105 °C 版本，ESP32-C6-WROOM-1U 指代 ESP32-C6-WROOM-1U 的 85 °C 和 105 °C

ESP32-C6 具有SDIO接口，  适合高速WIFI数据传输

ESP32-C6-WROOM-1 功能框图

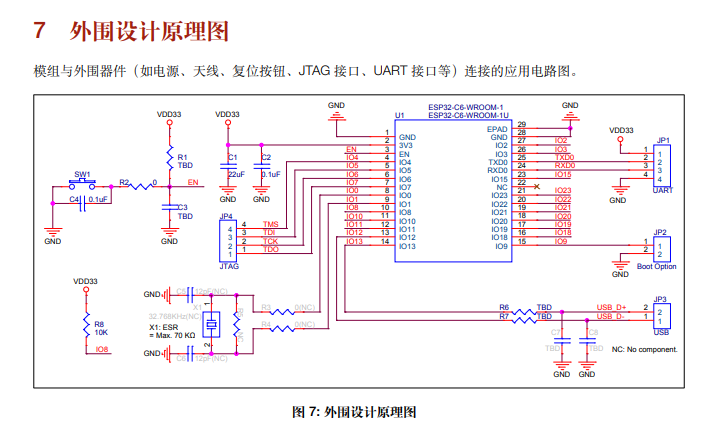

ESP32-C6-WROOM-1 外围线路设计原理图
